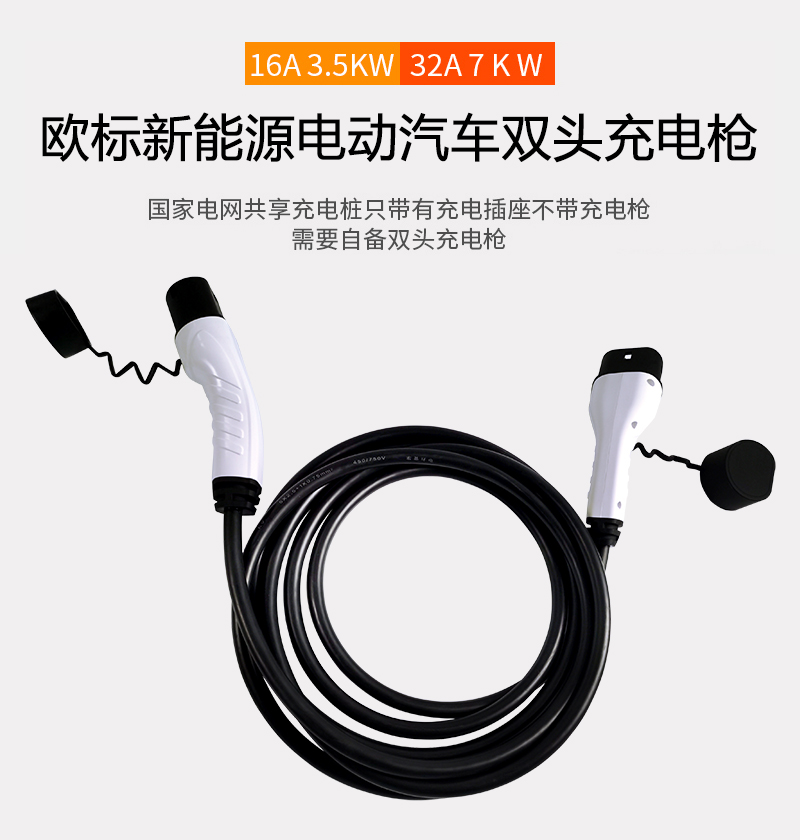

欧标双头延长线

    16A交流车辆充电插头(模式3)

    产品型号:

    LT-EVP3A016/2E-M3-5000

    产品应用领域:

    应用于纯电动汽车(BEV)、插电式混合动力车(PHEV)、充电桩

    产品特色:

    1. EV充电连接器界面设计符合ICE62198-2 TYPE2法规标准;

    2. 充电插头符合人体工学,操作简单

    3. 产品防护性极佳,可耐室外恶劣的环境气候;

    4. 抗车辆碾压;

    5. EV充电插头通过CE认证;

    6. 适用于IEC61851之连接方式B。

    产品技术参数:

    产品属性 参数值
    外观结构 产品插头

    充电插头(车端):IEC62196-2 Type 2-lle

    供电插头(桩端):IEC62196-2 Type 2-lib
    电气指标        输入电压 AC 380V±10%
    工作频率 50Hz±10%
    额定功率            11kw
    输出电压 AC 380V±10%
    输出电流 16A
    相    数 3相
    接触电阻 ≤0.3mΩ(L/N)
    绝缘电阻 500MΩ (1000V AC)
    耐电压 2600V AC 1min 无闪络、击穿
    端子温升 ≤50K
    安全设计 设计标准 IEC 62196-2 IEC 61851-1
    环境特性 工作温度 -40℃~+50℃
    工作湿度 5%-95%无凝露
    工作海拔 ≤2000m
    防护等级 IP65(插合后)
    阻燃等级 UL94 V-0
    冷却方式 自然冷却
    适用环境 室内/室外
    特殊防护 抗车辆碾压设计
    机械特性 拔插力 45N~80N
      拔插寿命 ≥10000次(空载)
    材料特性 外壳材料 热塑性材料
      端子 铜合金

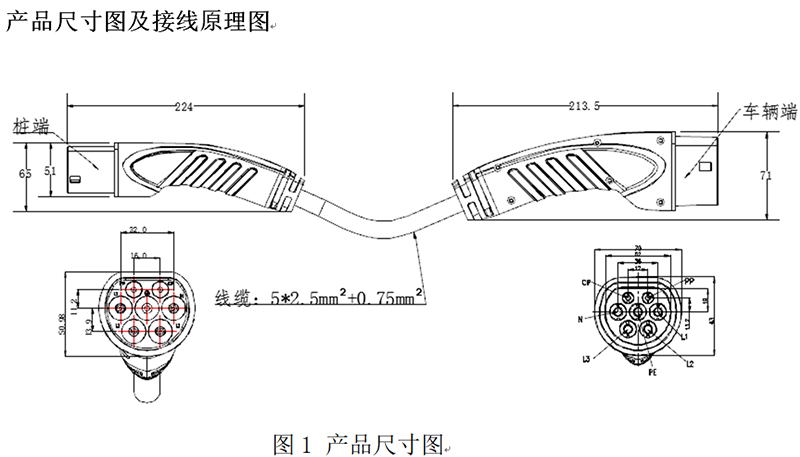

    线    束 长度 5米
      规格 5*2.5mm²+0.75mm²
      颜色 黑色





    欧标 32A 交流车辆充电插头(模式 3)

    产品型号:

    ACPQ-SE-M3-E7-32-5

    产品应用领域:

    应用于纯电动汽车(BEV)、插电式混合动力车(PHEV)、充电桩

    产品特色:

    1、   EV 充电连接器界面设计符合 ICE62196-2 TYPE2 法规标准;

    2、   充电插头符合人体工学,操作简单

    3、   产品防护性极佳,可耐室外恶劣的环境气候;

    4、   抗车辆碾压;

    5、   EV 充电插头通过 CE 认证;

    6、 适用于 IEC61851 之连接方式 B。

    产品属性 参数值
    外观结构 产品插头

    充电插头(车端):IEC62196-2 Type 2-lle

    供电插头(桩端):IEC62196-2 Type 2-lib
    电气指标 输入电压 AC 230V±10%
    工作频率 50Hz±10%
    额定功率 7kw
    输出电压 AC 230V±10%
    输出电流 32A
    相  数 单相
    接触电阻 ≤0.3mΩ(L/N)
    绝缘电阻 500MΩ (1000V AC)
    耐电压 2600V AC 1min 无闪络、击穿
    端子温升 ≤50K
    安全设计 设计标准 IEC 62196-2 IEC 61851-1
    环境特性          工作温度                -40℃~+50℃
    工作湿度 5%-95%无凝露
    工作海拔 ≤2000m
    防护等级 IP54(插合后)
    阻燃等级 UL94 V-0
    冷却方式 自然冷却
    适用环境 室内/室外
    特殊防护 抗车辆碾压设计
    机械特性 拔插力 45N~80N
      拔插寿命 ≥10000 次(空载)
    材料特性 外壳材料 热塑性材料
      端子 铜合金

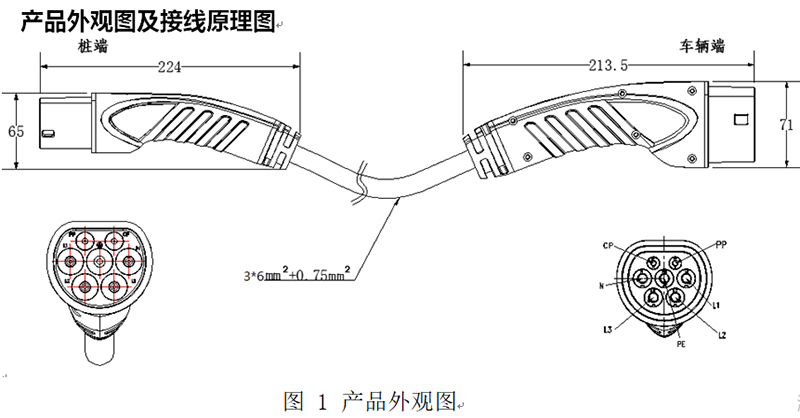

    线  束 长度 5 米
      规格 3*6mm²+0.75mm²
      颜色 黑色



    欧标32A 交流车辆插头(模式 3)

    产品型号:

    ACPQ-TE-M3-E7-32-5

    产品应用领域:

    应用于纯电动汽车(BEV)、插电式混合动力车(PHEV)、充电桩

    产品特色:

    1、    EV 充电连接器界面设计符合 ICE62196-2 TYPE2法规标准;

    2、   充电插头符合人体工学,操作简单

    3、   产品防护性极佳,可耐室外恶劣的环境气候;

    4、   抗车辆碾压;

    5、   EV 充电插头通过 CE 认证;

    6、 适用于 IEC61851 之连接方式 B。

    产品属性 参数值
    外观结构 产品插头

    充电插头(车端):IEC62196-2 Type 2-lle

    供电插头(桩端):IEC62196-2 Type 2-lib
    电气指标 输入电压 AC 380V±10%
    工作频率 50Hz±10%
    额定功率 22kw
    输出电压 AC 380V±10%
    输出电流 32A
    相  数 3 相
    接触电阻 ≤0.3mΩ(L/N)
    绝缘电阻 500MΩ (1000V AC)
    耐电压 2600V AC 1min 无闪络、击穿
    端子温升 ≤50K
    安全设计 设计标准 IEC 62196-2 IEC 61851-1
    环境特性               工作温度 -40℃~+50℃
    工作湿度 5%-95%无凝露
    工作海拔 ≤2000m
    防护等级                    IP55(插合后)
    阻燃等级 UL94 V-0
    冷却方式 自然冷却
    适用环境 室内/室外
    特殊防护 抗车辆碾压设计
    机械特性 拔插力 45N~80N
      拔插寿命 ≥10000 次(空载)
    材料特性 外壳材料 热塑性材料
      端子 铜合金

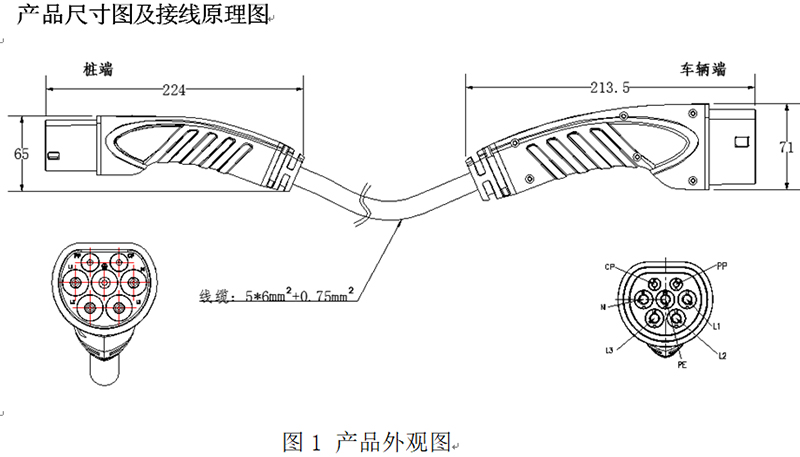

    线  束 长度 5 米
      规格 5*6mm²+0.75mm²
      颜色 黑色
